L’analyse des signaux vibratoires et électriques mesurés sur les machines tournantes est un outil très performant pour établir un diagnostic approfondi et global. Approfondi puisqu’on va chercher à remonter à l’origine du défaut , et en constater les effets, ceci sans nécessairement disposer d’un historique.
Global puisqu'il intègre la partie mécanique de toute la ligne d’arbre, le moteur ou l’alternateur avec son circuit électrique, et la structure environnante.
Diagnostic des machines tournantes
Il a pour but de statuer sur l’état de santé de l’équipement, d’évaluer la gravité des défauts détectés, d’en déterminer l’origine et de préconiser des actions correctrices ciblées.
L’analyse vibratoire est le principal outil d’investigation utilisé par les experts. La mesure vibratoire est réalisée au niveau des paliers de la ligne d’arbre. Pour les machines sur paliers lisses il est recommandé de mesurer les vibrations relatives de l’arbre dans ses paliers, à l’aide de sondes de proximité. La signature électrique du courant moteur ou alternateur donne en complément une image des fluctuations de couple. Un programme d’essais spécifiques est établi suivant le contexte. Il peut comporter l’enregistrement des phases de démarrages et arrêts, ainsi que les mesures de fréquences propres des arbres et paliers.
Nous réalisons des diagnostics SOS lorsqu’un problème apparaît : alarme, bruit anormal etc. Un bilan vibratoire avant/après arrêt de maintenance est recommandé pour les machines stratégiques.
Notre + : l’analyse couplée vibration-électrique-structure
Analyse dynamique des structures
Elle a pour but de connaître le comportement vibratoire de la structure en réponse à des forces d’excitations dynamiques. Cela permet d’éviter un problème de résonance, de dimensionner une ligne d’arbre, un châssis machine ou une pièce mécanique.
L’analyse dynamique est également très utile pour prévoir et corriger les vibrations de tuyauteries dans les unités.

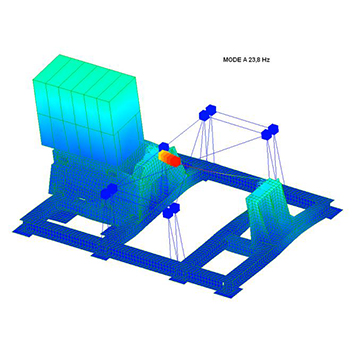

La modélisation par éléments finis permet de déterminer les modes propres (analyse modale) ainsi que la réponse vibratoire à une force dynamique (calcul de réponse). La mesure de fonctions de transfert et de déformées modales sur site est effectuée à l’aide d’un marteau de choc.
Notre + : le couplage de mesures et la simulation
Expertises électriques
Le diagnostic des équipements électriques concerne l’ensemble des installations, du poste d’arrivée aux charges : réseau, transformateurs, variateurs, moteurs et générateurs
Il a pour but d’effectuer un audit, une recette, un suivi ou un diagnostic de défaut du réseau ou des consommateurs.
Il se base sur un bilan de puissance, associé à l’analyse de la forme des signaux, ainsi que des mesures d’isolement. Le système AdoRec® est dédié à la capture des perturbations fugitives.
Ces mesures permettent de déceler les défauts de réseaux, les problèmes de régulation, ainsi que les défauts électromagnétiques des machines tournantes.
Pour les groupes turbo alternateurs, un programme de test spécifique vibratoire et électrique est préconisé pour enregistrer leur comportement électromécanique dans toutes les étapes de montée en vitesse, couplage et variations de charge.
Notre + : la compétence électrotechnique et vibratoire
